DCPower

Es besteht aus drei Modulen:

1. Einem Windows-Treiber, der für die Kommunikation und die Geräteabstraktion verantwortlich ist
2. Eine DLL mit NI TestStand Test Steps, die eine einfache Integration in automatisierte Produktionsumgebungen ermöglicht
3. Eine eigenständige ausführbare Datei, die das Debugging und die Einrichtung von Testsequenzen vereinfacht.

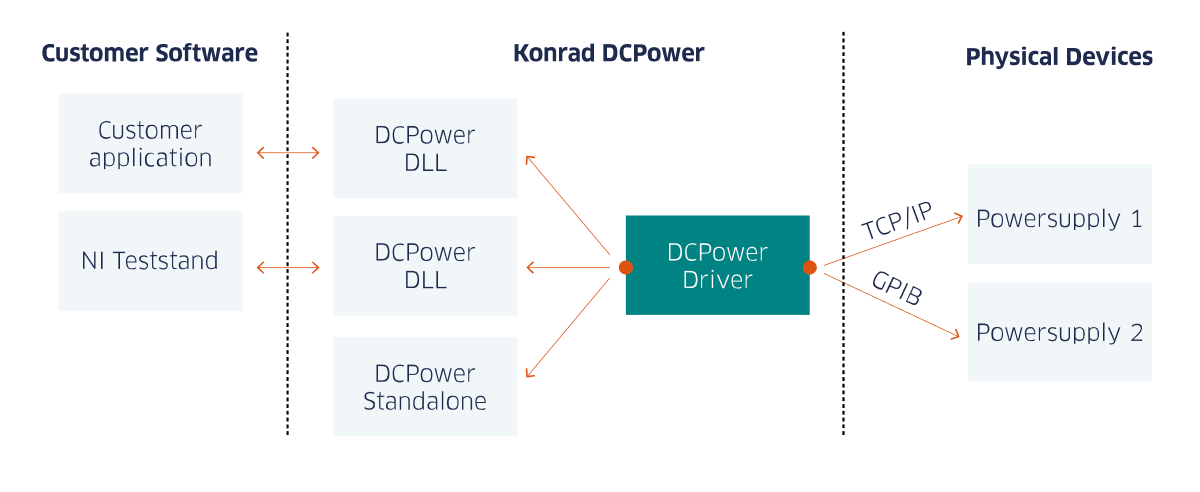

Diese Architektur ermöglicht einen offenen Kommunikationskanal zwischen mehreren Instanzen und demselben Gerät. Dies ist wichtig, wenn z. B. zwei Kanäle eines Netzteils in zwei unabhängigen Anwendungen verwendet werden.

Wie im obigen Beispiel gezeigt, ist es einfach, die DCPower DLL von verschiedenen Anwendungen aus zu verwenden oder direkt die DCPower TestStand Prüfschritte für den Zugriff auf die Stromversorgungen zu nutzen. Da die gesamte Kommunikation durch den Treiber verwaltet wird, müssen Sie sich nicht um die Kommunikationsprotokolle kümmern. Mischen Sie z.B. einfach ein Netzgerät, das TCP/IP verwendet und ein anderes mit GPIB in einer Anwendung. Um die Einrichtung einer Anwendung zu vereinfachen oder wenn es nur darum geht, eine Stromversorgung manuell von einem PC aus zu steuern, ermöglicht die DCPower Standalone-Anwendung die Steuerung aller grundlegenden Stromversorgungsfunktionen und die Messung von Spannung und Strom. Um die Funktionalität des Tools so einfach wie möglich zu halten, werden spezielle Gerätefunktionen wie z.B. die Erzeugung von Kurvenformen oder das Einschalten von Sicherungen nicht direkt unterstützt. Diese Funktionen können über die implementierte Low-Level-Kommunikationsfunktionalität realisiert werden.

‍
